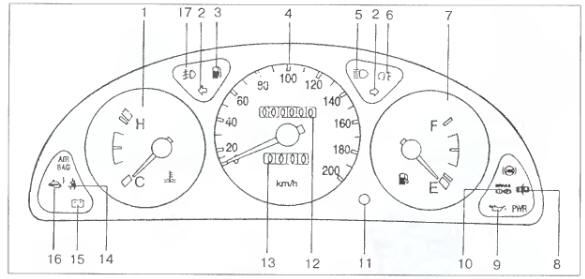

Рис. 1.8. Комбинация приборов.

1 - указатель температуры охлаждающей жидкости двигателя.

Если стрелка указателя находится в красной зоне шкалы, необходимо остановить двигатель и дать ему остыть, выяснить и устранить причину перегрева. Во избежание ожога не снимать на перегретом двигателе крышку расширительного бачка системы охлаждения! При необходимости доливать охлаждающую жидкость в двигатель можно только после его охлаждения! 2 - контрольная лампа указателей поворота / аварийной сигнализации.

Мигает при включении указателей поворотов или аварийной сигнализации.

Если контрольная лампа не включается или мигает учащенно, следует устранить неисправность (восстановить контакт, заменить перегоревшую лампу, проверить электрический предохранитель).

3 — контрольная лампа минимального уровня топлива в баке. Загорается, когда в топливном баке остаётся менее 6 литров топлива.

4 - спидометр. Показывает скорость автомобиля в км/ч.

5 - контрольная лампа включения дальнего света фар. Загорается при включении дальнего света фар.

6 — контрольная лампа включения задних противотуманных фар.

7 — указатель уровня топлива в баке. Стрелка указателя может передвигаться во время интенсивного разгона, при движении на поворотах, при торможении — это обусловлено перемещением топлива в баке.

8 - контрольная лампа закрытия дверей. Загорается, когда одна из дверей открыта или закрыта не полностью.

9 — контрольная лампа аварийного давления масла в двигателе. Загорается при включении зажигания и гаснет при пуске двигателя. Если лампа загорается во время движения, это указывает на опасное падение давления масла в системе смазки.

Необходимо остановить автомобиль и двигатель, выяснить причину и устранить неисправность. Не допускается эксплуатировать двигатель при включенной лампе! 10 - контрольная лампа аварийного уровня тормозной жидкости. Загорается при включении ручного тормоза.

Если лампа продолжает гореть после снятия автомобиля с ручного тормоза, это указывает на опасное снижение уровня тормозной жидкости в бачке тормозной системы. Следует остановить автомобиль, устранить неисправность. Не допускается эксплуатировать автомобиль при неисправной тормозной системе.

11 - кнопка сброса указателя пробега за поездку. Сброс показаний на ноль осуществляется нажатием на кнопку.

12 - одометр (указатель общего пробега). Указатель показывает общий пробег автомобиля в километрах 13 - указатель пробега за поездку.

Указатель показывает расстояние, пройденное автомобилем с момента последней установки указателя на ноль.

14 — контрольная лампа не пристегнутого ремня безопасности. Загорается при включенном зажигании, когда водитель не пристегнут ремнем безопасности.

15 - контрольная лампа заряда АКБ. Загорается при включении зажигания и должна гаснуть после запуска двигателя. Если лампа не гаснет после запуска двигателя или загорелась при движении автомобиля, следует остановить автомобиль и двигатель, проверить натяжение и целостность ремня привода генератора. Если ремень натянут нормально, то неисправность возникла в генераторе или в регуляторе напряжения. Необходимо устранить неисправность. Не следует продолжать движение при обрыве ремня привода генератора, т. к. это приведет к перегреву двигателя. Если ремень привода генератора цел, допускается продолжать движение до ближайшей станции технического обслуживания, предварительно выключив максимально возможное количество потребителей электроэнергии.

16 - контрольная лампа неисправности двигателя «СНЕСК ENGINE«.

Загорается при включении зажигания и гаснет через некоторое время после запуска двигателя. Если лампа горит во время движения автомобиля, это указывает на неисправность двигателя.

17 - контрольная лампа включения передних противотуманных фар загорается при включении передних противотуманных фар.

Помимо перечисленных, автомобиль может иметь контрольные лампы комбинации приборов дополнительного оборудования. Например, контрольную лампу включения противоугонной системы, открытой крышки багажника (загорается и горит до плотного закрытия крышки багажника), присоединения прицепа (горит при присоединённом прицепе) и др.
