Daewoo Sens: Плавкие предохранители и реле автомобиля - Электрооборудование - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Плавкие предохранители и реле автомобиля

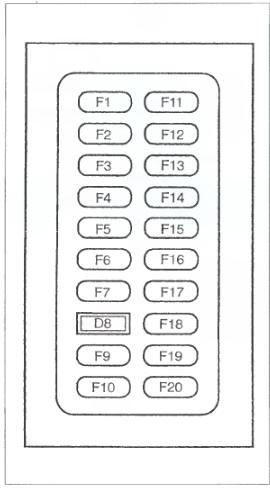

Расположение предохранителей в блоке (в салоне автомобиля):
Расположение предохранителей в блоке (в салоне автомобиля):

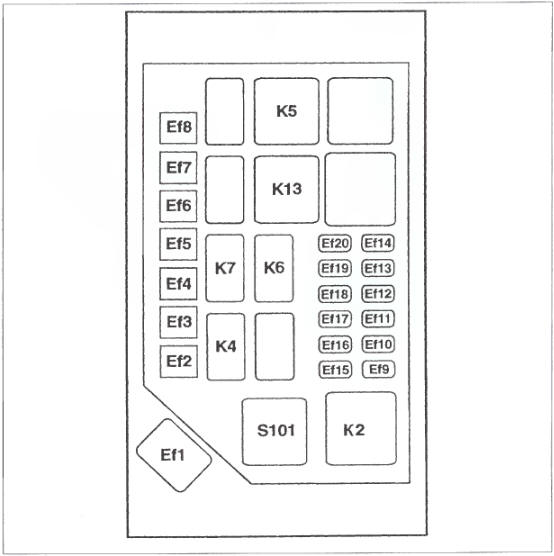

Расположение предохранителей и реле в блоке (в моторном отсеке)
Расположение предохранителей и реле в блоке (в моторном отсеке)

Цепи, находящиеся под напряжением в зависимости от положения ключа зажигания автомобиля

Питание № предохранителя Ток, А Защищаемая цепь
Блок предохранителей салона
+30 Батарея F1 F2 F3 F4 F5 F6 F7 10 10 1 5 - 10 10 1 5 Лампы освещения салона и багажника, задние противотуманные огни Часы, реле звукового сигнала, выключатель наружного освещения, контрольная лампа открытой двери, диагностика Аварийная световая сигнализация Не используется Контроллер, реле питания, форсунки Аудиосистема (цепь от аккумуляторной батареи) Лампы «стоп» и дополнительного сигнала торможения
15 С АСС D8 F9 F10 Диод 10 15 Концевой выключатель двери Аудиосистема (выключатель зажигания) Прикуриватель
15 Зажигание 1 F11 F12 F13 F14 F15 F16 F17 10 15 - 15 15 15 15 Комбинация приборов, часы, реле звукового сигнала, обогрев стекла задка Ламы заднего хода Не используется Генератор Модуль зажигания Указатели поворотов Контроллер
15 А Зажигание 2 F18 F19 F20 20 20 20 Передний стеклоочиститель и смыватель Реле токообогрева стекла задка, реле электродвигателя вентилятора Электродвигатель отопителя (первая, вторая, третья скорость)
Блок предохранителей моторного отсека
+30 Батарея Ef1 Ef2 EfЗ Ef4 Ef5 Ef6 Ef7 Еf8 Еf9 80 30 30 30 30 40 30 30 - Главный предохранитель Выключатель зажигания (система зажигания иОМ1) Выключатель зажигания (система зажигания иОМ2) Электродвигатель вентилятора радиатора Не используется Не используется Токообогреватель стекла задка Электродвигатель отопителя (четвертая скорость) Не используется
56а Ef10 20 Дальний свет фар
56b Ef11 Ef12 10 10 Ближний свет (левая фара) Ближний свет (правая фара)
58L 58R Ef13 Еf14 10 10 Габаритные ламы (левые), подсветка приборов Габаритные лампы (правые), лампы освещения номерного знака
+30 Батарея Еf15 Ef16 Ef17 Еf18 Ef19 Ef20 - 15 10 - 25 20 Не используется Электрический бензонасос Звуковой сигнал Не используется Реле фар (клемма «30»), дальний свет (блик) Реле включения подсветки (клемма «30»)
