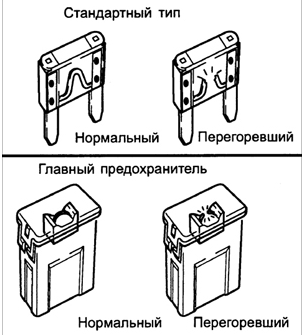

ОБЩИЕ СВЕДЕНИЯ Электрическое оборудование автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей.

Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи.

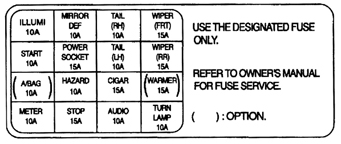

Блок предохранителей со стороны водителя

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей со стороны водителя

Описание Ток, А Защищаемые компоненты

A/BAG 10 Надувная подушка безопасности

TURN LAMP 10 Лампа указателя поворота

METER 10 Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал

ILLUMI 10 Подсветка выключателя

POWER SOCKET 15 Лампа багажного отсека, розетка электропитания

HAZARD 15 Лампа аварийной сигнализации

STOP 15 Лампа стоп-сигнала, АБС

TAIL (RH) 10 Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя

TAIL (LH) 10 Лампа габаритного света (левая задняя/ правая передняя)

CIGAR 15 Прикуриватель

AUDIO 10 Аудиосистема, электропривод зеркала заднего вида

WIPER (FRT) 15 Стеклоочиститель, омыватель (передний), люк

WIPER (RR) 15 Стеклоочиститель (задний). Омыватель (задний)

(WARMER) 15 Обогрев переднего сидения

MIRROR DEF 10 Обогреватель наружного зеркала заднего вида

START 10 Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

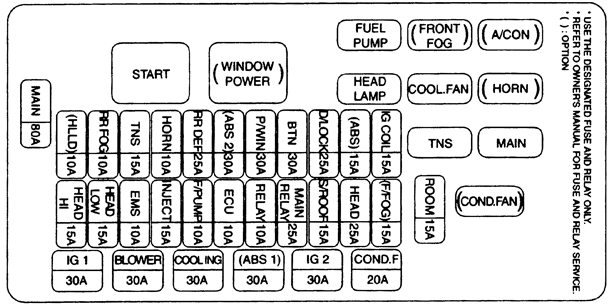

Блок предохранителей в моторном отсеке

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей в моторном отсеке.

Описание Ток, А Защищаемые компоненты

ABS 15 ABS

PR FOG 10 Задние противотуманные фонари

F/FOG 15 Передние противотуманные фары

MAIN 80 Аккумуляторная батарея без подзарядки

IG1 30 Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A

BLOWER 30 Отопитель

COOLING 30 Вентилятор системы охлаждения

ABS 1 30 АБС

COND. FAN 20 Вентилятор конденсатора

HEAD-HI 15 Лампа дальнего света

HEAD-LOW 15 Лампа ближнего света

EMS 10 Датчики двигателя

INJECT 15 Инжектор, датчик кислорода

F/PUMP 10 Топливный насос

ECU 10 Блок управления двигателем, блок ЕСАТ, главное реле

RELAY 10 Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности)

HLLD 10 Регулировка угла наклона света фар

MAIN RELAY 25 Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A

S/ROOF 15 Люк

HEAD 25 Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А

IG2 30

TNS 15 Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А

HORN 10 Звуковой сигнал

RRDEF 25 Обогреватель заднего стекла

ABS 2 30 AБC

P/WIN 30 Электрический стеклоподъемник

BTN 30 Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A

D/LOCK 25Центральный замок дверей

IG COIL 15 Катушка зажигания

ROOM 15 Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал
