Устройство масляного насоса показано на рис. 5.14.

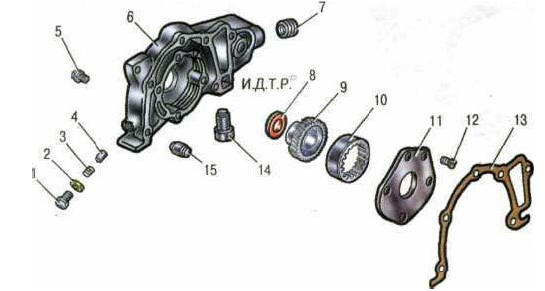

Рис. 5.14. Детали масляного насоса:

1- пробка редукционного клапана;
2 - прокладка пробки;
3 - пружина редукционного клапана;
4 - плунжер;
5 - болт крепления масляного насоса;
6 - корпус насоса;
7 - переходник датчика сигнальной лампы аварийного падения давления маспа;
8 – передний сальник коленчатого вала;
9 - ведущая шестерня;
10 - ведомая шес- терня;
11 - крышка корпуса;
12 - винт крепления крышки;
13 - прокладка корпуса.
14 - предохранительный клапан;
15 - установочная втулка

Примечание

Показанный на рис. 5.14 вариант масляного насоса несколько отличается от варианта насоса, установленного на использованном для съемки автомобиле, расположением редукционного и предохранительного клапанов. Однако все входящие детали одинаковы у всех вариантов насосов.

Вам потребуются: ключи «на 24», «на 27», ключ-шестигранник «на 8», отвертка с крестообразным лезвием, штангенциркуль, набор плоских щупов.

1. Снимите масляный насос с автомобиля (см. «Снятие и установка масляного насоса», с. 104).

Примечание

Если уплотнительная прокладка осталась на корпусе насоса и не повреждена, ее можно не отделять от корпуса. В этом случае при обратной установке насоса смажьте прокладку тонким слоем герметика.

2. Слейте масло из насоса.

3.8ыньте из расточки корпуса любым заостренным инструментом (например, отверткой) передний сальник коленчатого вала.

4. Выверните из переходника корпуса масляного насоса датчик 1 сигнальной лампы аварийного падения давления масла (если он установлен на насосе), а из корпуса насоса - предохранительный клапан 2 и пробку 3 редукционного клапана. Извлеките из полости корпуса пружину 3 (см. рис. 5.14) и плунжер 4 редукционного клапана.

Предупреждение

Пружина редукционного клапана установлена с натягом. Во избежание получения травмы выворачивайте пробку осторожно.

Примечание

Обратите внимание: под пробкой редукционного клапана установлена уплотнительная прокладка, не потеряйте ее.

5. Выверните пять винтов крепления крышки насоса ...

6. …и снимите крышку.

7. Извлеките из полости корпуса ведущую...

8. ...и ведомую шестерни насоса.

9. Промойте корпус насоса и демонтированные детали, чтобы удалить грязь и отлоложения. Плотные лаковые отложения из внутренних полостей насоса удалите, предварительно размягчив их растворителем.

Полезный совет

Лаковые масляные отложения хорошо удаляются имеющимися в продаже средствами для промывки двигателя (так называемые «пятиминутки»).

10. Осмотрите корпус и крышку насоса.

При наличии трещин, царапин, дефектов литья, поврежденных резьбовых отверстий замените корпус (так как он неремонтопригоден) и насос в сборе.

11. Проверьте плунжер редукционного клапана на наличие царапин и следов заедания. Небольшие вмятины и заусенцы можно удалить шлифовальным бруском мелкой зернистости.

12. Проверьте пружину редукционного клапана на остаточную деформацию и изгиб. Длина пружины в свободном состоянии должна быть 81 мм. Сильно обжатую или поврежденную пружину замените.

13. Проверьте шестерни на наличие выкрашивания металла, задиры и износ зубьев. Замените поврежденные шестерни или шестерни, на которых визуально заметен усиленный односторонний износ зубьев.

14. Проверьте осевой зазор между торцами шестерен и плоскостью крышки насоса. Это можно сделать двумя следующими способами.

15. При первом способе измерьте толщину ведущей…

16. …и ведомой шестерен...

17. ...а также глубину расточки в корпусе под шестерни. Рассчитайте осевой зазор как разность среднеарифметического значения глубины расточки и толщины шестерен.

18. При втором способе проверки установите в корпус ведомую шестерню, поставьте металлическую линейку (или штангенциркуль) торцом на корпус и измерьте щупом зазор между корпусом и линейкой.

19.Аналогично измерьте осевой зазор ведущей шестерни.

20.Измеренные обоими способами максимально допустимые зазоры должны быть 0,045-0,100 мм для ведомой шестерни и 0,035_0,085 мм для ведущей шестерни.

Если хотя бы один из зазоров не соответствует указанному значению, замените корпус или насос в сборе.

21.Собирайте насос в последовательности, обратной разборке. Перед запрессовкой в крышку насоса передний сальник коленчатого вала смажьте моторным маслом.

На резьбу пробки редукционного клапана нанесите анаэробный фиксатор резьбы Loclile 573 или подобный ему и затяните пробку моментом 30 Н м (3,0 кгс м). Если устанавливаете новую прокладку 13 (см. рис. 5.14), приклейте ее к корпусу консистентной смазкой.

Предупреждения

Используйте только фирменную заводскую прокладку. Установка прокладки другой толщины приведет к нарушению работы насоса.

Во избежание повреждения двигателя при первом пуске после установки масляного насоса, перед тем как установить в его корпус шестерни, заполните все полости насоса консистентной минеральной смазкой для обеспечения всасывания масла из масляного картера.. Если при первом пуске двигателя с замененным масляным насосом давление масла сразу не поднимается до требуемого, немедленно остановите двигатель, снимите масляный картер и проверьте герметичность соединения насоса с маслоприемником. При необходимости повторно разберите насос и вновь заполните его полости консистентной минеральной смазкой.

При отсутствии необходимого давления в системе смазки даже кратковременная работа двигателя приводит к его аварий ному повреждению.
