Skoda Felicia: Система кондиционирования воздуха - общая информация

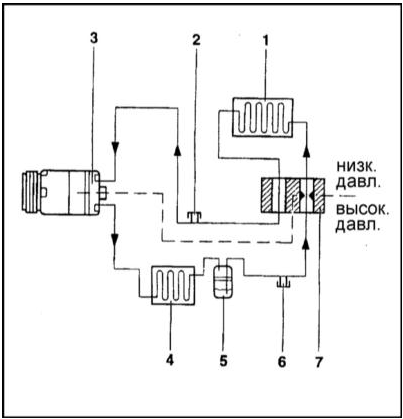

Схема соединения компонентов системы кондиционирования воздуха 1 — Испаритель
2 — Нижний вентиль для заправки и опорожнения системы 3 — Компрессор 4 — Конденсатор
5 — Термочувствительное реле 6 — Верхний вентиль для заправки и опорожнения системы
7 — Блок клапанов

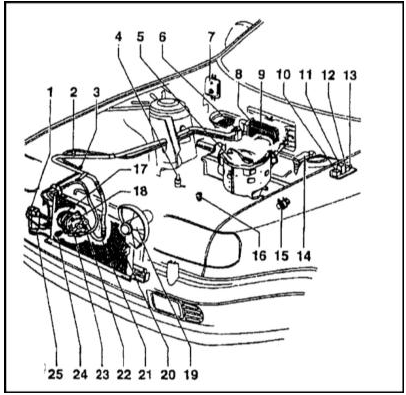

Схема расположения компонентов системы К/В на автомобиле 1 — Термочувствительный
датчик-выключатель 2 — Нижний вентиль 3 — Верхний вентиль 4 — Регулятор оборотов
5 — Корпус испарителя 6 — Блок клапанов 7 — Электронный блок 8 — Испаритель 9 —
Термочувствительное реле 10 — Реле нагнетателя 11 — Реле компрессора 12 — Реле второго
скоростного режима вентилятора 13 — Предохранитель 14 — ECU системы впрыска 15 —
Э/м клапан 16 — Датчик температуры 17 — Э/м муфта 18 — Клапан сброса давления 19
— Вентилятор 20 — Конденсатор 21 — Трубопровод 22 — Трубопровод 23 — Компрессор
24 — 2-ступенчатый термочувствительный датчик-выключатель вентилятора системы охлаждения
25 — Клапан
Система кондиционирования воздуха (К/В) входит в дополнительную комплектацию моделей класса LXi и GLXi бензиновых моделей 1.3 и 1.6 л. Комплектация системой К/В оборудованных дизельным двигателем моделей не представляется возможной. Функциональная схема кондиционера воздуха представлена на иллюстрациях. Компоненты системы К/В производятся в Чехии, Германии и Японии.
Система позволяет снизить температуру и влажность подаваемого в салон воздуха, что в значительной мере повышает комфортность пребывания в автомобиле водителя и пассажиров.
Конструктивно испаритель К/В объединен с корпусом отопителя, задняя часть и заслонки воздухораспределения которого остаются в неизменном виде. В передней части кожуха установлен испаритель с собственным вентилятором.
В режиме охлаждения К/В работает по тому же принципу, что и бытовой холодильник. Газообразный хладагент всасывается в приводимый в действие ременной передачей компрессор и поступает в установленный перед радиатором конденсатор, где отдает свое тепло, переходя в жидкую фазу. Далее, жидкий хладагент через расширительный клапан поступает в испаритель, где из находящейся под высоким давлением жидкости превращается в разреженный газ. Данный фазовый переход сопровождается резким падением температуры и, соответственно, охлаждением испарителя. Затем хладагент возвращается в компрессор и цикл повторяется.
Продуваемый через испаритель воздух охлаждается и поступает в сборку отопителя, где путем смешивания с горячим воздухом, поступающим из теплообменника последнего, ему придается задаваемая по выбору оператора температура. Полученная смесь требуемых характеристик (температура и влажность) подается в салон автомобиля.
В случае необходимости подогрева воздуха в салоне система работает как обычный отопитель на моделях стандартной комплектации (см. Раздел Система отопления/вентиляции салона - общая информация).
Компрессор устанавливается в левом переднем углу двигательного отсека, привод его осуществляется мультиреберным вспомогательным ремнем, одновременно приводящим в действие и генератор. Регулировка усилия натяжения ремня производится за счет изменения положения генератора.
Компрессоры производит компании Sanden, присваивающей им обозначение SD7H13. Максимальная частота вращения компрессора составляет 7000 об/мин. Соединение приводного вала с валом компрессора осуществляется при помощи электромагнитной муфты, сглаживающей рывки при включении устройства и обеспечивающей стабильность функционирования генератора и плавность изменения нагрузки на двигатель.
Объем компрессора составляет 129.2 см 3 . Креп компрессора на двигателе осуществляется посредством четырех болтов.
Конденсатор К/В устанавливается перед радиатором системы охлаждения двигателя. Потребляемая мощность вентилятора радиатора составляет 250 Вт. Термочувствительное реле, получающее информацию от датчика температуры в термостате, производит отключение компрессора по достижении температурой охлаждающей жидкости значения 114°С.
Панель управления К/В оборудована двумя переключателями: включения/выключения системы и регулирования температуры воздуха.
В случае нарушения функционирования системы следует обращаться в специализированную мастерскую или фирменный сервис-центр компании Skoda.
