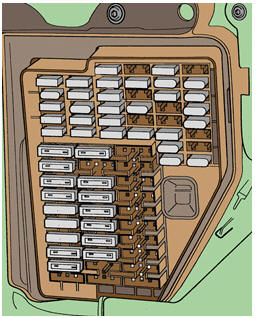

Блок предохранителей в панели приборов

Дополнительный блок на аккумуляторной батарее

Большинство электрических цепей автомобиля защищены плавкими предохранителями. Если на автомобиле не работает какой-либо из электрических приборов, сначала проверьте предохранитель, защищающий цепь этого прибора. Цепи, защищаемые предохранителями, указаны в табл. Цепи, защищаемые плавкими редохранителями (блок в панели приборов).

Дополнительный блок предохранителей установлен на аккумуляторной батарее. Цепи, защищаемые предохранителями указаны в табл. Цепи, защищаемые плавкими предохранителями (блок на аккумуляторной батарее).

ПОРЯДОК ВЫПОЛНЕНИЯ Предупреждение Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов.

1. Аккуратно поддев отверткой в местах крепления защелок, снимите боковую облицовку панели приборов с левой стороны (см. подраздел 11.6).

2. Снимите вещевой ящик со стороны водителя (см. подраздел 11.6).

3. Отверните два болта крепления и снимите блок предохранителей.

4. Установите блок предохранителей в обратном порядке.

5. Для замены дополнительных предохранителей, установленных в блоке на аккумуляторной батарее, отожмите в стороны пластмассовые петли и откиньте крышку блока. 6. Отверните гайки крепления и снимите предохранитель. 7. Установите новый предохранитель в обратном порядке.

Цепи, защищаемые плавкими предохранителями (блок в панели приборов)

Номер / Сила тока, А / Защищаемые цепи

1 5 Комбинация приборов

2 10 Сигнал торможения

3 5 Система автоматического контроля, кондиционер

4 10 Плафоны освещения салона

5 5 Сигнальные фонари в дверях

6 5 Корректор фар

7 5 Усилитель рулевого управления, элементы системы управления двигателем

8 10 Контакт S замка зажигания

9 10 Кислородный датчик (лямбда-зонд)

10 5 Контакт S

11 5 Зеркала заднего вида

12 5 Вентилятор отопителя, кондиционер

13 10 Фонари света заднего хода

14 10 Блок управления (только для дизельных двигателей)

15 10 Очиститель и омыватель ветрового стекла

16 5 Комбинация приборов

17 5 Блок управления (только для бензиновых двигателей)

18 5 Телефон

19 10 Автоматическая коробка передач

20 5 Реле контроля неисправности ламп

21 5 Обогрев жиклеров омывателей, люк в крыше

22 – Резерв

23 10 Правая лампа дальнего света в фаре

24 10 Элементы системы управления двигателем

25 5 ABS, ASR, ESP

26 – Резерв

27 – Резерв

28 5 Выключатель сигнала торможения, датчик положения педали сцепления, Tempomat

29 – Резерв

30 10 Левая лампа дальнего света в фаре, контрольная лампа дальнего света

31 10 Замок крышки багажника (с центральным замком)

32 10 Очиститель стекла двери задка

33 5 Правые лампы габаритного света

34 5 Левые лампы габаритного света

35 10 Форсунки (только для бензиновых двигателей)

36 5 Фонари освещения номерного знака

37 5 Задний противотуманный фонарь и его контрольная лампа

38 5 Обогрев наружных зеркал заднего вида

39 20 Обогрев стекла двери задка

40 20 Звуковые сигналы

41 20 Стеклоочистители

42 15 Прикуриватель и розетка

43 20 Центральный блок управления

44 15 Указатели поворота

45 20 Радиоприемник, навигационная система

46 25 Стеклоподъемник правой передней двери

47 – Резерв

48 30 Блок управления, топливный насос высокого давления (только для дизельного двигателя)

49 15 Центральный замок

50 15 Правая лампа ближнего света фар

51 15 Розетка в багажнике

52 15 Система зажигания

53 25 Стеклоподъемник правой задней двери

54 15 Левая лампа ближнего света фар

55 – Резерв

56 25 Блок управления (только для бензиновых двигателей)

57 25 Розетка тягово-сцепного устройства

58 20 Стеклоподъемник левой передней двери

59 15 Устройство смены компакт-дисков

60 15 Сирена противоугонной сигнализации

61 15 Топливный насос (только для бензиновых двигателей)

62 25 Люк в крыше

63 15 Обогрев сидений

64 20 Омыватель фар

65 15 Противотуманные фары

66 25 Стеклоподъемник левой задней двери

67 – Резерв

68 25 Вентилятор отопителя

Цепи, защищаемые плавкими предохранителями (блок на аккумуляторной батарее)

Номер / Сила тока, А / Защищаемые цепи

1 110*  Генератор

2 110  Цепи, не защищенные указанными в данной таблице предохранителями

3 80 Усилитель рулевого управления

4 50 Свечи накаливания

5 40 Вентилятор радиатора

6 40 ABS, ASR, ESP

7 25 ABS

8 30 Вентилятор радиатора

9 15 Блок управления двигателем

10 5 Центральный блок управления

11 5 Кондиционер

12 – Резерв

13 5 Автоматическая коробка передач

14 – Резерв

15 – Резерв

16 – Резерв

* В зависимости от комплектации автомобиля могут быть установлены предохранители на 150 или 175.

В зависимости от силы тока (A) корпуса предохранителей окрашены в различные цвета

Светло-коричневый 5

Темно-коричневый 7,5

Красный 10

Синий 15

Желтый 20

Белый 25

Зеленый 30
