Skoda Fabia: Снятие и установка рулевого колеса - Рулевое управление - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Снятие и установка рулевого колеса

Детали рулевого колеса
Детали рулевого колеса

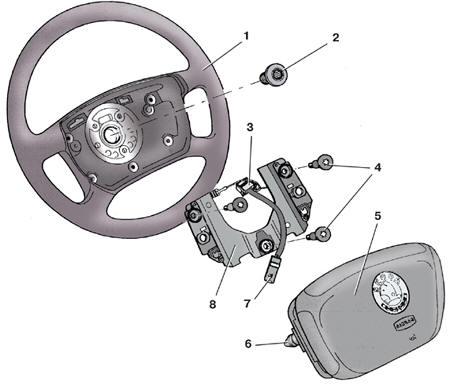

1 – рулевое колесо; 2 – болт крепления рулевого колеса; 3 – соединительная колодка; 4 – болт; 5 – модуль подушки безопасности; 6 – фиксатор; 7 – соединительная колодка; 8 – монтажная пластина

Снятие модуля подушки безопасности
Снятие модуля подушки безопасности
1 – рулевое колесо; 2 – фиксатор модуля подушки безопасности; 3 – скоба; 4 – отвертка; А – отверстие

Метки для установки рулевого колеса
Метки для установки рулевого колеса
1– метка на торце вала рулевой колонки; 2 – метка на ступице рулевого колеса; 3 – болт крепления рулевого колеса; 4 – рулевое колесо

Предупреждение При любых работах, связанных с модулем 5 (см. рис. Детали рулевого колеса), подушки безопасности, обязательно отсоедините провод от клеммы «-» аккумуляторной батареи. После отсоединения аккумуляторной батареи к работе можно приступать не менее чем через 1 мин.

Прежде чем касаться модуля подушки безопасности, снимите статический электрический разряд, прикоснувшись к заземленному предмету.

Снятый модуль кладите так, чтобы подушка была направлена вверх. Следите за тем, чтобы на модуль подушки безопасности не попадали смазка и моющие средства. Не допускается нагревание модуля, даже на короткое время, свыше температуры 100° C.

Модули, упавшие на твердое покрытие, или имеющие какие-либо признаки повреждения, необходимо заменить.

Проверка и замена модуля подушки безопасности должна проводиться только на станции технического обслуживания с помощью специальных приспособлений и приборов, иначе возможно его срабатывание.

Срок службы пиротехнического заряда в подушке составляет 15 лет. По истечении этого срока модуль подушки безопасности необходимо заменить.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Чтобы получить доступ к фиксаторам модуля подушки безопасности, поверните рулевое колесо так, чтобы спицы располагались вертикально, затем полностью выдвиньте рулевую колонку на себя, опустите до упора вниз и зафиксируйте ее в этом положении.

3. Через отверстие А (см. рис. Снятие модуля подушки безопасности) с задней стороны рулевого колеса с помощью отвертки 4 отожмите скобы 3 (удерживающие фиксатор 2), повернув отвертку в направлении, указанном стрелкой.

4. Поверните рулевое колесо на 180° и таким же образом освободите второй фиксатор.

5. Осторожно снимите с рулевого колеса модуль 5 (см. рис. Детали рулевого колеса) подушки безопасности и, повернув рулевое колесо 1 в положение, соответствующее прямолинейному движению автомобиля, отсоедините от модуля колодку 7 с проводами.

6. Убедитесь, что рулевое колесо установлено в положение прямолинейного движения автомобиля.

7. Отверните болт 2 крепления рулевого колеса с внутренними шлицами.

8. Если плохо видны метки 1 и 2 (см. рис. Метки для установки рулевого колеса) на торце вала рулевой колонки и ступице рулевого колеса, промаркируйте взаимное положение вала и рулевого колеса.

9. Снимите рулевое колесо с помощью специального приспособления или универсального съемника, отсоединив колодку 3 с проводами (см. рис. Детали рулевого колеса).

10. Установите рулевое колесо в обратном порядке в соответствии с метками 1 и 2 (см. рис. Метки для установки рулевого колеса). Закерните болт 3 крепления рулевого колеса. После пятикратного использования болта крепления рулевого колеса необходимо заменить его новым.

Моменты затяжки, Н·м

Болт крепления рулевого колеса 60

Болты крепления пластины 5
