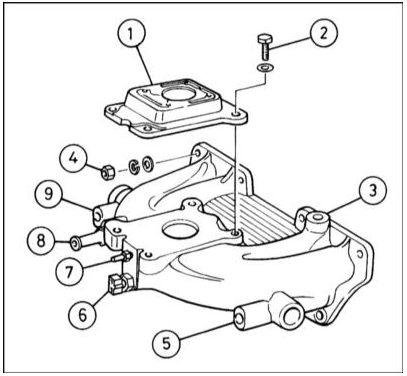

Компоненты впускного трубопровода 1 — Опорный фланец корпуса дросселя 2 — Крепежный болт 3 — Впускной трубопровод 4 — Гайка крепления впускного трубопровода 5 — Идущий к отопителю шланг охладительного тракта 6 — Датчик температуры охлаждающей жидкости системы впрыска 7 — Штуцер подсоединения вакуумного шланга крышки головки цилиндров 8 — Штуцер подсоединения вакуумного шланга усилителя тормозов 9 — Идущий к кожуху термостата шланг охладительного тракта

См. предупреждения, приведенные в Разделе Общая информация и меры предосторожности.

СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный провод от батареи.

2. Слейте из двигателя охлаждающая жидкость. Альтернативно, отсоедините отрицательный провод от батареи. Один из шлангов охладительного тракта от задней части впускного трубопровода и опорожните трубопровод.

3. Отсоедините электропроводку и топливные шланги от сборки датчика расхода топлива (см. Раздел Снятие и установка компонентов системы Bosch Mono-Motronic). Альтернативно, снимите целиком сборку корпуса дросселя.

4. Отпустите хомуты и отсоедините шланги охладительного тракта от впускного трубопровода.

5. Отсоедините шланг вакуумного усилителя тормозов от штуцера на впускном трубопроводе.

6. Отсоедините электропроводку от датчика температуры охлаждающей жидкости в задней части впускного трубопровода.

7. Непосредственно над датчиком температуры отсоедините вакуумную трубку, идущую к крышке головки цилиндров.

8. Выверните крепежный болт и отсоедините трубку отбора проб СО от задней части впускного трубопровода.

9. Все тросы и шланги должны быть высвобождены из своих фиксаторов на теле сборки впускного трубопровода. Постарайтесь запомнить маршруты прокладки жгутов и линий.

10. В несколько приемов отдайте гайки крепления впускного трубопровода, затем аккуратно отделите трубопровод от головки цилиндров. Постарайтесь не повредить прокладку, если предполагается дальнейшее ее использование.

11. В последний раз удостоверьтесь, что ничто не осталось подсоединено к трубопроводу, затем извлеките сборку из двигательного отсека. В случае необходимости опорный фланец корпуса дросселя может быть снят трубопровода после отдавания крепежных гаек.

12. Поврежденная прокладка подлежит замене. Если двигатель оборудован комбинированной сборкой впускного трубопровода/выпускного коллектора, необходимо также снят и коллектор.

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ Установка производится в обратном порядке. Обратите внимание на следующие моменты: a) Проследите за чистотой сопрягаемых поверхностей трубопровода и головки цилиндров; b) Гайки крепления трубопровода должны быть затянуты с требуемым усилием; c) Проследите за правильностью прокладки и подсоединения всех тросов и шлангов; d) Если снимали, установите на место корпус дросселя (либо подсоедините соответствующие электропроводку и шланги); e) В заключение долейте жидкость в систему охлаждения.
