Модели Corsa  ПОРЯДОК ВЫПОЛНЕНИЯ Выверните держатели подъемного шнура крышки багажного отделения (стрелки) из внутренней облицовки.

Держатели подъемного шнура

Снимите внутреннюю обивку с фиксаторов.

Отсоедините штангу привода замка (1) от цилиндра замка Для этого поверните пластмассовый зажим и снимите его со штанги. Выньте штангу из отверстия зажима.

Штанга привода замка (1) и крепеж замка (стрелки)

Отдайте ключом Torx Т30 крепеж замка к задней стенке двери.

Установка производится в обратном порядке.

Модели Tigra  ПОРЯДОК ВЫПОЛНЕНИЯ Снимите крышку на держателе замка.

Отсоедините штангу замка от цилиндра. Для этого поверните пластмассовый зажим и снимите его со штанги.

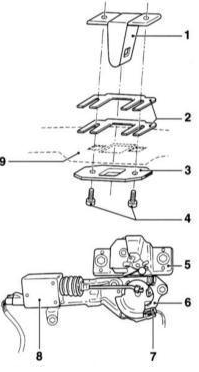

Выверните два болта крепления замка (5). Детали 6 ч 8 - привод цилиндра замка.

Привод цилиндра замка двери задка модели Tigra

Вставьте замок и соедините с тягой. Затяните болты крепления с усилием 20 Нм.

Выставьте клин (1) в крышку (9). Для этого выверните винты (4) и снимите пластину (3). Вертикальная регулировка производится с помощью пластин (2), имеющих толщину 1 и 2 мм соответственно.

Слегка закрепите клин, чтобы он мог двигаться. Несколько раз откройте и закройте дверь задка. При этом клин устанавливается в продольном и поперечном направлениях. Откройте дверь и затяните винты (4) с усилием 20 Нм.
