Daewoo Sens: Установка масляного насоса
1. Установку проводят в обратном порядке.
2. Установить прокладку. Залить в маслоприемную полость насоса моторное масло, прокручивая ведущую шестерню насоса до полного заполнения впадин зубьев.
3. Смазать рабочую кромку передней манжеты и оправку М9840-737 моторным маслом. Надеть масляный насос на оправку.
Установить оправку на носок коленчатого вала (рис. 2.32.5).

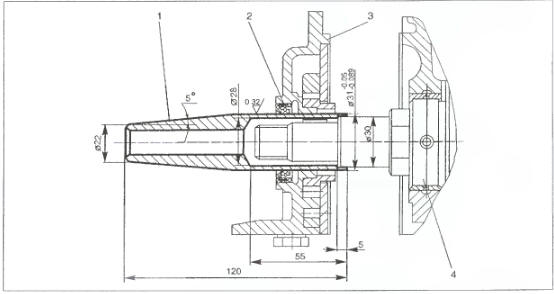

Рис. 2.32.5. Установка масляного насоса на носок коленчатого вала: 1 - оправка
М9840-737; 2 - манжета; 3 - масляный насос; 4 — коленчатый вал.
4. Совместить штифты на блоке и отверстия в корпусе насоса, сдвинуть насос с оправки на шейку коленчатого вала и закрепить масляный насос на блоке.
5. Установить резиновое кольцо и закрепить маслоприемник к корпусу насоса.
6. Произвести установку шкивов привода генератора и коленчатого вала, ремней привода газораспределительного механизма и генератора (см. п. 2.7.), установку двигателя (см. п. 2.3.).
Примечание. При установке прокладок держателя манжеты и масляного насоса, «утопание» прокладок от плоскости разъема блока и масляного картера не допускается. Выступающую часть прокладок над плоскостью разъема аккуратно срезать.

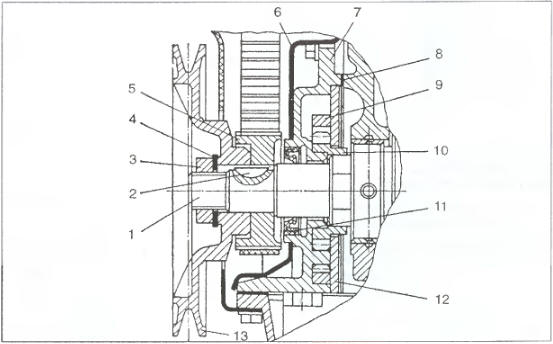

Рис. 2.32.6.Носок коленчатого вала со шкивом: 1 - вал коленчатый; 2 - шпонка
сегментная; 3 - гайка М20 х 1,5; 4 - шайба; 5 - шкив ведущий коленчатого вала; 6
- внутренний кожух плоскозубчатого ремня; 7 - корпус масляного насоса; 8 - прокладка;
9, 10 - ведомая и ведущая шестерни масляного насоса; 11 - манжета; 12 - крышка масляного
насоса; 13 — шкив привода генератора.
Разборка и сборка масляного насоса. Проверка состояния
1. Закрепить масляный насос в тисках. 2. Отвернуть шесть винтов крепления крышки масляного насоса и снять крышку, ведущую и ведомую шестерни. Промыть и продуть детали сжатым воздухом. 3. Тщательн ...Редукционний клапан
1. Отвернуть пробку редукционного клапана, снять прокладку, вынуть пружину и шарик. 2. Промытьдетали и масляные каналы в корпусе масляного насоса. 3. При необходимости для плотности прилегания шар ...Другое на сайте:
