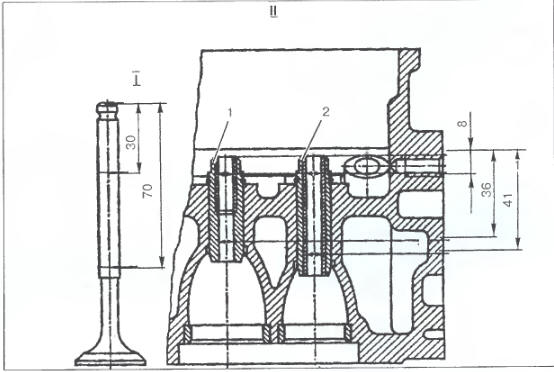

Рис. 2.13.1. Схема замера: I - стержня клапана, ІІ - направляющих втулок клапана; 1 — направляющая впускного клапана, 2 - направляющая выпускного клапана.

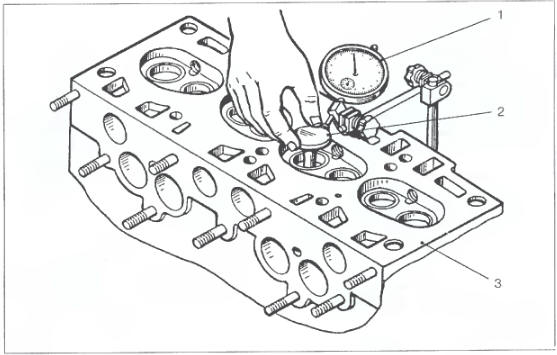

Рис. 2.13.2. Проверка зазора между стержнем клапана и направляющей втулкой клапана: 1 — индикатор с плоским наконечником; 2 - клапан; 3 - головка цилиндров

1. Если по результатам осмотра нет оснований для забракования клапанов (обгар рабочей фаски, задир на стержне, трещины тарелки клапана,раковины на рабочей фаске), замерить стержни клапанов в двух поясах по двум взаимоперпендикулярным направлениям для определения их износа.

2. Диаметр стержня нового выпускного клапана 7,940-7,925 мм, впускного 7,967—7,955 мм. Непрямолинейность стержня не более 0,01 мм на рабочей длине стержня клапана равной 100 мм. Если диаметр стержня выпускного клапана менее 7,915 мм, а впускного 7,945 мм, то такие клапаны нет смысла оставлять для дальнейшей работы даже с новыми направляющими клапана, так как зазор будет близок к предельному.

Клапаны заменить.

3. Зазор определяется по результатам произведенных замеров внутренних диаметров направляющих втулок и стержней клапанов или непосредственно замером зазоров и должен быть не более 0,08 мм для впускного и 0,10 мм для выпускного клапанов (предельно допустимые зазоры в эксплуатации — соответственно 0,12 мм и 0,15 мм).

4. При отсутствии обгара или облома направляющих втулок клапана замерить внутренний диаметр согласно схеме на рис. 2.13.1. Измерение производится в двух направлениях: параллельно и перпендикулярно оси головки цилиндров.

5. Внутренний диаметр новой направляющей втулки впускного клапана 7,992-8,010 мм, выпускного 7,966-7,987 мм. При износе внутреннего диаметра втулки впускного клапана более 0,05 мм (диаметр более 8,060 мм), а выпускного - более 0,07 мм (диаметр более 8,057 мм) направляющие втулки заменить.
