Daewoo Sens: Снятие и установка клапанов
1. Перед снятием клапанов пометить рисками или кернами клапаны, вывернуть свечи зажигания во избежание их повреждения.
2. Сжав пружины при помош,и съемника или приспособления, вынуть су- хари и, постепенно отпуская пружины, снять тарелку пружин клапана, пружины и шайбу (рис. 2.11.2).
3. Проверить, нет ли наклепа на торце стержня клапана, мешающего удалению клапана из направляющей втулки. При необходимости зачистить наклеп напильником.
4. Вынуть клапан из направляющей.
Таким же образом снять и остальные клапаны.
5. Очистить седла клапанов, впускные и выпускные каналы головки цилиндров, направляющие клапанов и промыть головку цилиндров.
6. Проверить состояние клапанов, седел, направляющих втулок, пружин клапанов, 7. Произвести необходимый ремонт и установить клапаны на место в последовательности, обратной разборке.

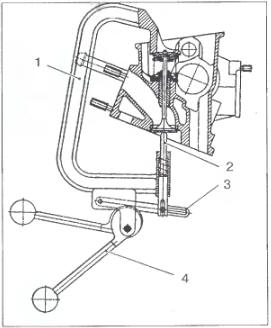

Рис. 2.12. Приспособление М9832-386 для рассухаривания клапанов:
1 -скоба; 2 -шток; 3 - планка; 4 - рычаг с кулачком
Проверка в головке цилиндров гнезд под шейки распределительного вала
1. Внутренние поверхности гнезд должны быть гладкими, без задиров.
2. Проверить, нет ли треш,ин в гнездах под распределительный вал и ось коромысел.
3. Оправкой (рис. 2.11.1) проверить соосность, а ...
Проверка состояния клапанов и их направляющих втулок
Рис. 2.13.1. Схема замера: I - стержня клапана, ІІ - направляющих втулок
клапана; 1 — направляющая впускного клапана, 2 - направляющая выпускного клапана.
Рис. 2.13.2. Проверка зазора между сте ...
