ОБЩИЕ СВЕДЕНИЯ Перед проведением проверки убедитесь, что предохранитель № 35 не перегорел, провод, соединяющий двигатель с «массой», не оборвался и не окислился, аккумуляторная батарея заряжена (минимальное напряжение 11,5 В), реле топливного насоса не вышло из строя. У двигателей 1,4л, 55 и 74 кВт, кроме того, проверьте, чтобы не вышли из строя: датчик частоты вращения коленчатого вала и датчик положения распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите верхний кожух двигателя (см. подраздел 2.1).

2. У двигателей 1,4 л, 55 и 74 кВт отсоедините колодку с проводами от модуля зажигания.

3. Отсоедините колодки с проводами от форсунок.

4. Подсоедините электрический индикатор напряжения со светодиодом к контактам колодки 1, отсоединенной от форсунки 2 первого цилиндра (3 – индикатор напряжения со светодиодом).

5. Проверните двигатель стартером, при этом светодиод должен мигать. Это значит, что питание на форсунку подается. Таким же образом проверьте остальные форсунки.

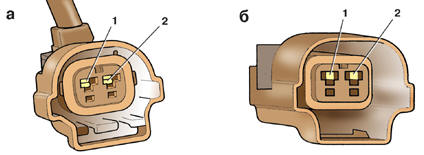

6. Если при проворачивании двигателя диод не мигает, подсоедините индикатор напряжения к контакту 1 колодки (2 – второй контакт), отсоединенной от форсунки первого цилиндра, и к «массе» (а – двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт; б – двигатели 1,4 л, 55 и 74 кВт). Проверните двигатель стартером, светодиод должен мигать; если не мигает, проверьте провода на обрыв и короткое замыкание. Аналогично проверьте остальные форсунки.
