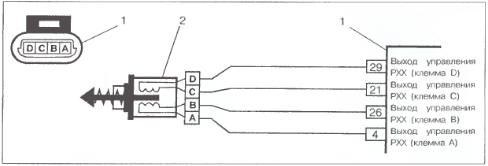

Рис. 3.3.8. Схема проверки цепи управления регулятором холостого хода: 1 - колодка жгута проводов регулятора холостого хода (вид спереди); 2 - регулятор холостого хода; 3 - контроллер.

Проверка регулятора холостого хода (РХХ) Отсоединить колодку жгута от РХХ. Измерить сопротивление обмоток РХХ (контакты «А», «В», «С», «D»).

Сопротивление между контактами «А» и «В», а также между «С» и «D» должно быть 40...80 Ом. Если сопротивление не соответствует приведенным величинам, — заменить регулятор.

Проверка цепи управления РХХ Выключить зажигание. Отсоединить колодку жгута от РХХ. Пробником, подсоединенным к источнику питания, проверить контакты колодки жгута. Лампочка пробника не должна гореть. Если лампа пробника горит, отсоединить колодку контроллера и пробником проверить тот контакт колодки жгута, при проверке которого горела лампочка. Если лампочка горит и при этой проверке, — проверяемая цепь управления замкнута на «массу».

Соединить колодку контроллера.

Включить зажигание. Вольтметром измерить напряжение на контактах колодки жгута «А», «В», «С», «D» относительно «массы». На всех контактах напряжение должно быть 4...6 В. Если напряжение не соответствует приведенным величинам, — выключить зажигание, отсоединить колодку контроллера и проверить сопротивление провода между тем контактом колодки жгута РХХ, на котором напряжение отличалось от 4...6 В и соответствующим контактом колодки контроллера.

Сопротивление должно быть менее 1 Ом (контакту на колодке жгута РХХ «А» соответствует контакт на колодке контроллера «4» и далее «В» — «26», «С» — «21», «О» — «29»). Если сопротивление более 1 Ом, - обрыв провода.

Если сигнал «неисправность цепи РХХ» появляется при исправной цепи и исправном регуляторе, — заменить контроллер.
